3电平电源转换电路用IGBT模块

与2电平模块相比,输出波形近似正弦波,因此可实现LC滤波器小型化。另外,开关损耗降低一半,因此效率得以提高。针对太阳能发电、不间断电源装置等用途。 富士电机提供支持T/I型2种3电平电路的IGBT模块。特别是,T型AC开关采用本公司特有RB-IGBT(Reverse-Broking)芯片实现低损耗。

产品信息

  • 产品信息

IGBT模块 3电平

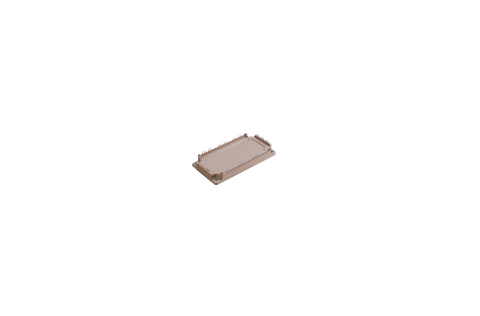

※点击产品图像即可查看等效电路图。

Package Ic T1,T2 600V 1200V 1700V
T3,T4 600V 600V 900V 1200V 1200V

M1203
50A 12MBI50VN-120-50
75A 12MBI75VN-120-50
100A 12MBI100VN-120-50

M1202
50A 12MBI50VX-120-50
75A 12MBI75VX-120-50
100A 12MBI100VX-120-50

M403
220A 4MBI220VF-170R2-50
300A 4MBI300VG-120R-50 4MBI300VG-120R1-50
340A 4MBI340VF-120R-50
400A 4MBI400VG-060R-50 4MBI400VF-120R-50*1
450A 4MBI450VF-120RD-50*2

M404
450A 4MBI450VB-120R1-50 4MBI450VB-170R2-50
600A 4MBI600VB-170R2-50
650A 4MBI650VB-120R1-50
900A 4MBI900VB-120R1-50

M404
600A
4MBI600VC-120-50

M639
600A
4MBI600VM-120-50

*1:Particular for Inverter

*2:Particular for Converter

:新产品

:更新

:开发中
