VC-V12 交流金属封闭铠装式开关设备

本开关柜符合IEC298、GB3906、DL404等标准要求,具有防止误分误合断路器、 防止带负荷推拉断路器及隔离手车、防止接地开关在闭合位置时关合断路器、 防止系统带电时误合接地开关、 防止误入带电间隔等“防误”闭锁功能,是一种性能优越的配电装置。

产品信息

  • 概述

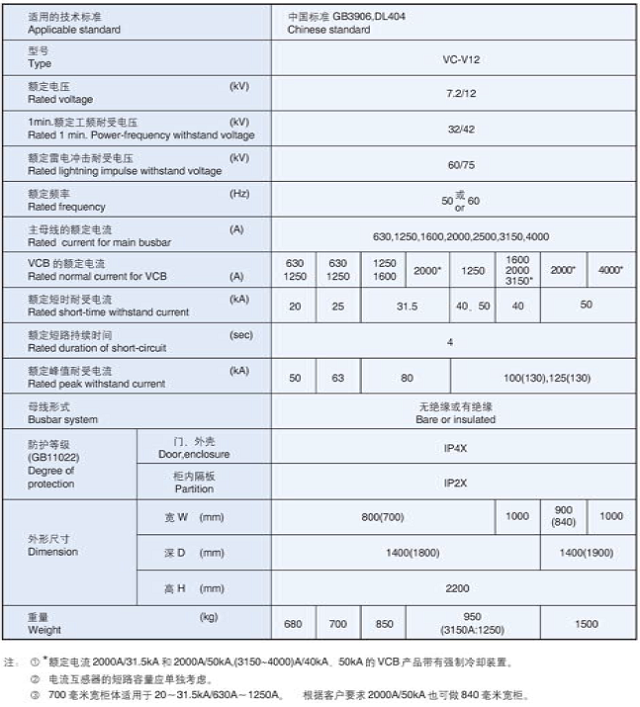

  • 技术参数

适用范围

VC-V12型交流金属封闭铠装式开关设备(以下简称开关柜)系三相交流50Hz、额定电压为3.6~12kV的户内成套配电装置,可供发电厂、变电站、大厦、工矿企业作电气设备的控制、保护、 监测、安全隔离、输配电之用,尤其适用于冶金、 化工等频繁操作的场所。

结构与功能

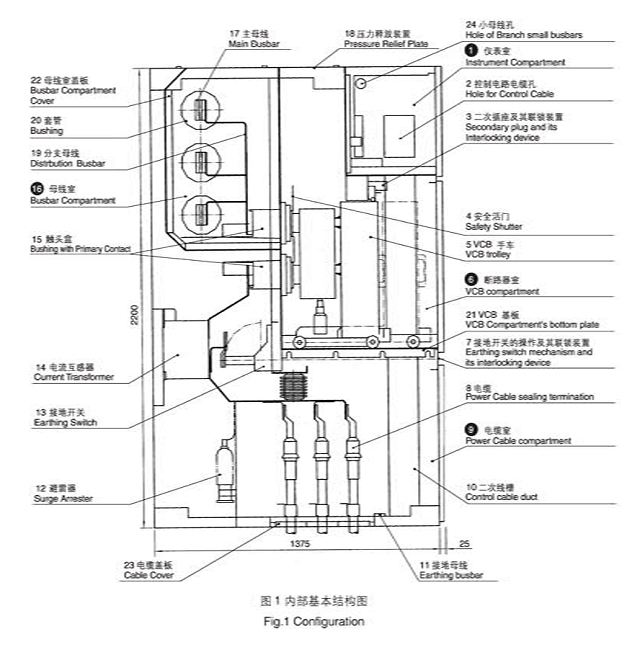

开关柜按 GB3906 中的铠装式金属封闭开关设备而设计 , 框架由优质冷轧钢板或敷铝锌钢板经 CNC 机床加工的型钢用拉铆螺母和高强度螺栓联结而成 , 经特殊处理接地连续性好 , 接地电阻小于 1000 μΩ 。柜体为全组装结构 , 外形美观 , 结构精巧 , 体积小 , 零部件通用性强 , 易干快速组织生产 , 整体由柜体和中置式可抽出部件(即手车)两大部分组成。柜体分成四个单独的隔室 , 即断路器室 、母线室 ? 、电缆室 、 仪表室 。从正面看 , 由上到下分别是仪表室门 , 断路器室门及电缆室门 , 接地开关的操作及联锁装置位于断路器室下部的手车基板左面 , 开关柜主要电气元件都装在其独立的隔室内 , 各室之间防护等级为 lP2X, 外売防护等级为 lP4X, 除仪表室外 , 其它三个隔室都有通向柜顶的泄压通道 ( 压力释放装置 ) 18, 以排泄故障产生的高压气体 , 减小事故危害 , 最大限度地保障人身及设备的安全 . 具有电缆进出线 , 架空进出线及其它功能方案 , 经排列组合后可成为各种接线形式的配电系统方案。可以从正面维护和调试 , 也可面对面做双列布置。邻柜之间特别设有 隔弧 措施 , 可防止事故的扩大 , 安全性高。
