富士电机推出HPnC系列大容量工业IGBT模块,有望扩大可再生能源的应用范围
更新时间:2024-04-10

富士电机株式会社(FE)欣然宣布推出 HPnC系列产品,该系列为全新大容量工业IGBT*模块,应用领域包括太阳能和风能发电系统的功率转换器。

* 绝缘栅双极晶体管


1、背景

为进一步促进社会低碳化,亟需扩大太阳能和风能等可再生能源的应用范围。在此背景下,如何降低发电成本成为关键问题。IGBT模块安装在变频器和功率调节系统(PCS)等功率转换器中,可通过开关电源来改变频率和电压。

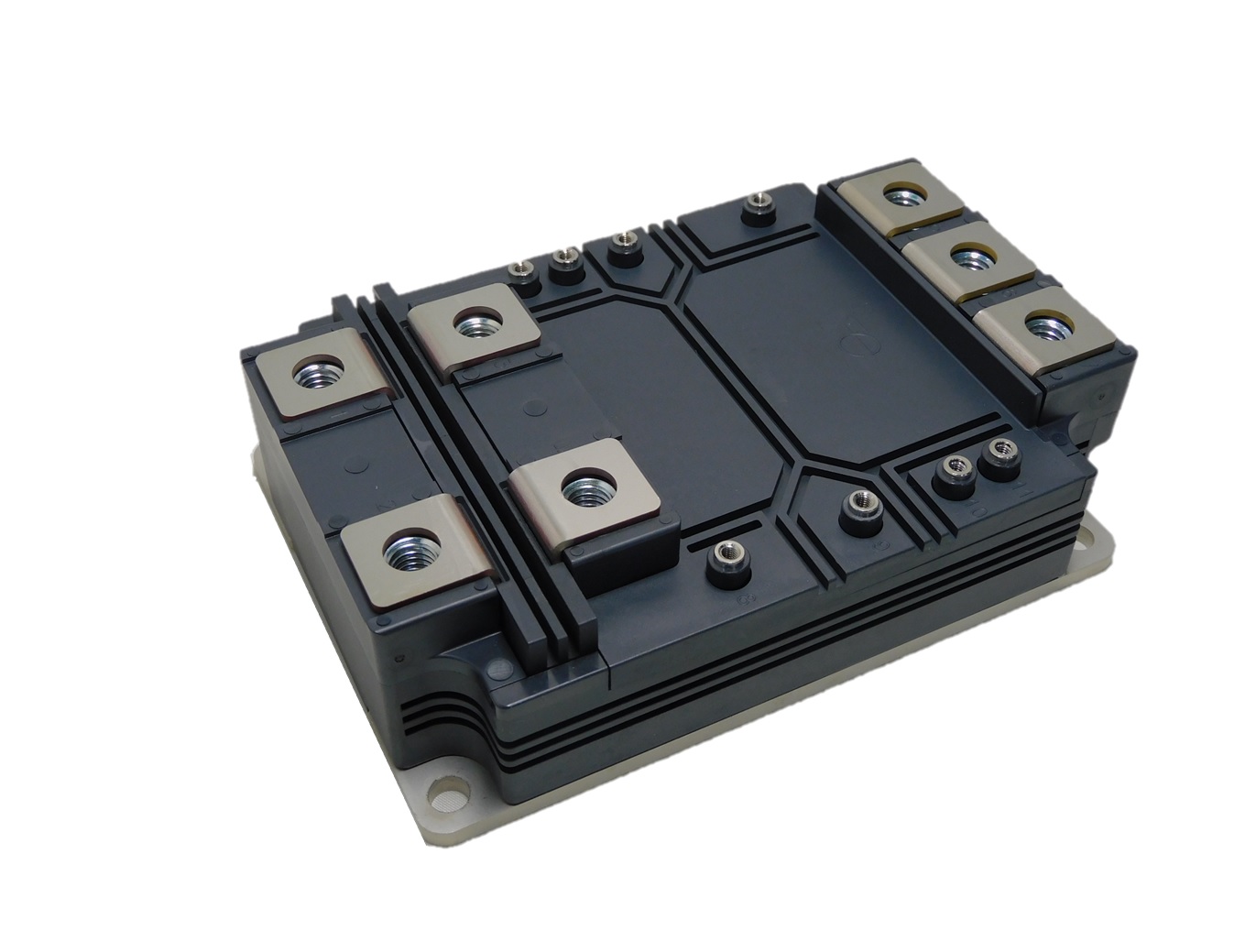

HPnC系列

富士电机株式会社(FE)计划推出HPnC系列大容量工业IGBT*模块,其应用领域包括太阳能发电系统中执行功率转换的功率调节系统和风力发电系统中的功率转换器部分。在增加额定电流和电压后,该系列产品在容量增大的同时,缩小了其上方功率转换器的整体尺寸,从而有助于降低发电成本。


2、产品特点

(1)提高功率转换器的容量有助于减少装置的安装数量扩展太阳能电池板安装面积

该模块不仅搭载了本社最新一代的IGBT芯片,还优化了内部端子排列和芯片布局,同时采用了高散热材料以提高单位面积的电流密度。在保持模块尺寸不变的情况下,该模块实现了业界领先的1800A额定电流(与公司老款产品相比提高了约80%)。通过提高单位容量,可以减少功率转换器的安装数量。在太阳能发电方面,该模块还可帮助扩大太阳能电池板的安装面积。此类特点可助力提高发电效率,降低发电成本。


(2)2300V击穿电压产品可支持1500伏直流电压,有助于进一步减少功率转换器的零件数量

目前公司正在对功率转换器进行升级,以支持更高的电压(1500 VDC),从而提高功率转换效率并提升与大型发电系统的连接。安装在1500VDC功率转换器上的IGBT模块所需的额定电压为 2000V或更高。为此,通常需要串联两个额定电压为1200V或1700V的IGBT 模块。为解决这一问题,富士电机株式会社(FE)优化了IGBT芯片和FWD*芯片的击穿电压结构。经优化后,IGBT模块产品系列可提供的额定电压提升至2300V。

单模块可支持1500-VDC功率转换器,从而减少了IGBT模块的安装数量及外围电路布线等其他组件数量,进而缩小了功率转换器的占地面积。以上方面的改进有助于进一步降低发电成本。

*自由旋转二极管

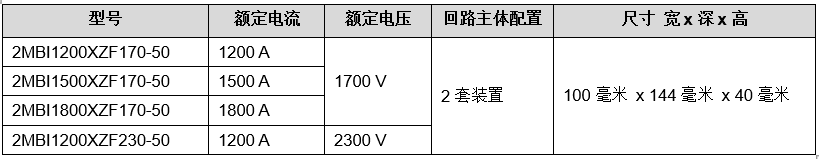

3、产品规格


4、产品推出计划

2024 年 6 月


5、产品咨询部门

富士电机株式会社半导体营业事业部销售部销售 I 部

☎ +81-3-5435-7152


[产品网站]

https://www.fujielectric.com/products/semiconductors_devices/semiconductor/product_series/model_power_modules_igbt_2pack.html

*本新闻稿中包含的信息(产品功能、询价信息、价格等)为截至本公告发布之日的准确数据。如有变动,恕不另行通知。
